Bodová svářečka pro ukládání energie s vybíjením kondenzátoru

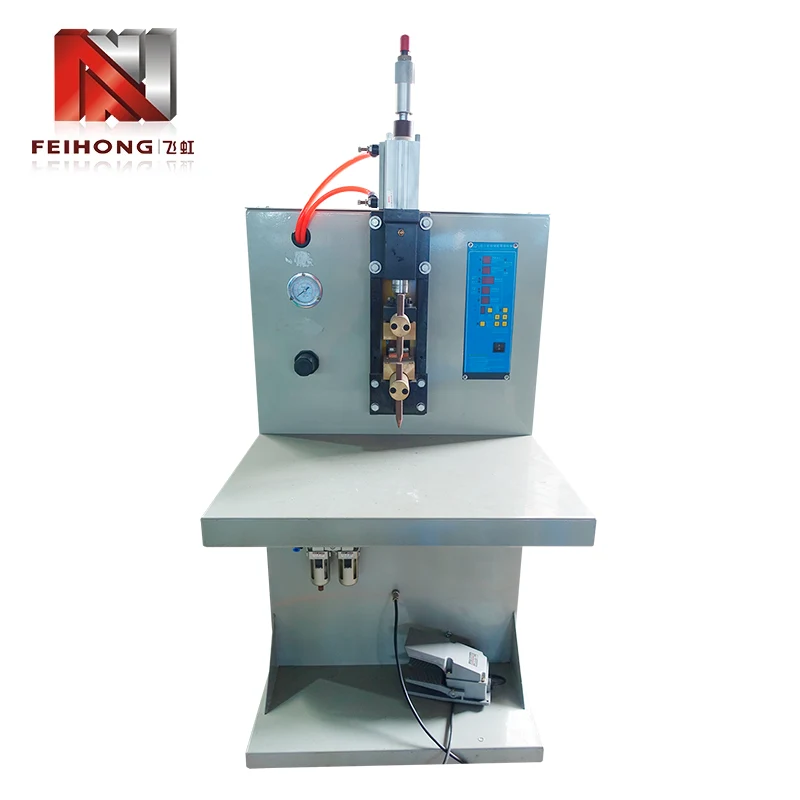

Bodová svářečka pro ukládání energie s vybíjením kondenzátoru Feihong je navržena speciálně pro výrobu elektrických topných trubek, kde musí být odporový drát bezpečně připojen k olověným sloupkům a koncovým okům. Jako přední dodavatel kompletních linek na výrobu topných trubek integruje Feihong tuto svařovací stanici s dalším základním vybavením. Stroj pracuje na třífázovém 380V, třífázovém 220V nebo jednofázovém 220V, se jmenovitým výkonem 2KVA a nastavitelným rozsahem napětí kondenzátoru 0‑435V. Jeho princip vybíjení kondenzátoru ukládá energii a uvolňuje ji v řízeném pulzu, čímž vytváří silné metalurgické vazby s minimálními tepelně ovlivněnými zónami. S osvědčenou průchodností 30 000 kusů za směnu zajišťuje tato svářečka velkoobjemový výkon při zachování stálé kvality spoje.

Princip svařování jádra

Bodová svářečka pro ukládání energie s vybíjením kondenzátoru funguje na osvědčeném principu, který ji odlišuje od běžných střídavých nebo stejnosměrných odporových svářeček. Namísto trvalého toku proudu nabíjí kondenzátorovou banku na přednastavené napětí a poté během milisekund vybije uloženou energii přes svařovací elektrody. Tento přístup nabízí několik odlišných výhod.

• 1. Okamžité uvolnění energie:kondenzátorová baterie dodává vysokoproudový puls (až tisíce ampér) ve zlomku cyklu, čímž vytváří koncentrované teplo v kontaktním bodě pro rychlou fúzi.
• 2. Nezávislé řízení energie a času:nastavení napětí (0‑435V) přímo reguluje uloženou energii, zatímco doba vybíjení je pevně dána charakteristikou kondenzátoru, což eliminuje složité úpravy časování.
• 3. Snížený odvod tepla:protože pulz je extrémně krátký, okolní materiál zůstává chladný, což zabraňuje oxidaci nebo žíhání odporového drátu a olověných sloupků.
• 4. Konzistentní tvorba svarových nugetů:každý výboj dodává stejnou energii a zajišťuje, že každý svar má stejnou hloubku a sílu průvaru, bez ohledu na dovednosti operátora.

Díky tomuto principu je svářečka vhodná zejména pro výrobu topných trubek, kde konzistence svaru přímo ovlivňuje elektrický odpor a životnost konečného produktu.

Srovnání výkonu s tradičními svářeči

Při porovnávání svářečky s konvenčními alternativami několik klíčových ukazatelů výkonu zdůrazňuje její převahu. Následující tabulka porovnává tento stroj s typickými AC a DC odporovými svářečkami používanými v podobných aplikacích.

Toto srovnání ukazuje, že bodová svářečka pro ukládání energie s vybíjením kondenzátoru nabízí jedinečnou rovnováhu přesnosti, účinnosti a spolehlivosti, což z ní činí preferovanou volbu pro výrobce topných trubek, kteří požadují konzistentní kvalitu spojů během dlouhých výrobních sérií.

Aplikační scénáře

Svářečka je široce používána při výrobě elektrických topných trubek, ale její všestrannost se rozšiřuje i na další úlohy spojování kovů. Feihong® zkonstruoval tento stroj tak, aby se přizpůsobil různým obrobkům při zachování jeho hlavních výhod.

• 1. Odporový drát k olověné tyči:primární aplikace zajišťující nízkoodporové spoje pro topná tělesa používaná v ohřívačích vody, pecích a průmyslových pecích.
• 2. Vodicí kolík ke koncovému oku:jsou nezbytné pro montáž svorkovnic, kde je rozhodující mechanická pevnost a elektrická vodivost.
• 3. Svařování tenkých plechů:vhodné pro držáky, štíty a držáky senzorů až do tloušťky 1,5 mm při použití sníženého napětí.
• 4. Lepení malých součástí:lze použít pro dočasné upevnění nebo předmontáž v automobilovém průmyslu a výrobě spotřebičů.

Tyto scénáře těží ze schopnosti svářeče dodat přesný, opakovatelný pulz, který minimalizuje tepelné zkreslení, což je běžný problém u metod svařování kontinuálním proudem.

Zajištění kvality a tovární testování

Feihong® vyrábí zařízení pro topné trubky od roku 1992, provozuje šest vyhrazených dílen pro obrábění, elektromontáž, testování a logistiku. Každý svářeč prochází přísnými kontrolami kvality, aby bylo zajištěno, že splňuje požadavky nepřetržité výroby.

• 1. Sledovatelnost komponent:všechny kondenzátory, pneumatické ventily a transformátory pocházejí od certifikovaných dodavatelů a při příjezdu jsou zkontrolovány.
• 2. Kontrola procesu montáže:každý stroj je postaven zkušenými techniky podle standardizovaných pracovních pokynů s průběžnými kontrolami v každé fázi.
• 3. 24hodinový zapalovací test:před odesláním probíhá u každé jednotky nepřetržitý svařovací cyklus se simulovaným výrobním zatížením, aby se ověřila stabilita a konzistence svaru.
• 4. Kalibrační certifikát:každý stroj je dodáván se zkušební zprávou ukazující skutečnou přesnost napětí kondenzátoru, sílu elektrody a dobu cyklu.

Tento komplexní systém zajišťování kvality zajišťuje, že každý svářeč opouštějící továrnu Feihong® bude od prvního dne spolehlivě fungovat s minimálními náklady na uvedení do provozu.

Přizpůsobení a poprodejní podpora

Feihong® chápe, že každá výrobní linka má jedinečné požadavky. Pro bodovou svářečku pro ukládání energie s vybíjením kondenzátoru nabízíme několik možností přizpůsobení a robustní poprodejní balíček, aby vaše operace fungovaly hladce.

• 1. Konstrukce elektrody:můžeme vyrobit vlastní tvary elektrod a materiály na základě geometrie vašeho obrobku a specifikací svaru.
• 2. Nastavení rozsahu napětí:na požádání může být kondenzátorová baterie vyladěna pro specifické požadavky na napětí mimo standardní rozsah 0‑435V.
• 3. Instalace a školení:poskytujeme dohled na místě a školení operátorů spolu s podrobnými video návody a manuály.
• 4. Dostupnost náhradních dílů:udržujeme místní inventář elektrod, těsnění, kondenzátorů a řídicích desek, abychom minimalizovali prostoje.
• 5. Záruka:12měsíční krytí na všechny elektrické a mechanické součásti (kromě spotřebního materiálu).

Díky desetiletím zkušeností společnosti Feihong® a odhodlání poskytovat zákaznickou podporu se na nás můžete spolehnout jako na dlouhodobého partnera pro vaše svařovací potřeby.

Často kladené otázky

Otázka: Jaká je maximální tloušťka materiálu, který lze svařit?
A: Stroj je primárně určen pro svařování odporového drátu (do průměru 2,5 mm) a tenkých plechů do průměru 1,5 mm. U silnějších materiálů doporučujeme konzultaci s naším týmem inženýrů, aby posoudil proveditelnost s upraveným nastavením síly elektrody a napětí.

Otázka: Může být svářečka použita pro aplikace bez topných trubek?
Odpověď: Ano, princip vybíjení kondenzátoru funguje dobře pro jakékoli odporové svařování malých součástí, kde je vyžadován řízený přívod tepla. Mnoho zákazníků jej používá pro svařování poutek baterie, připevnění senzoru a montáž elektronických součástek.

Otázka: Jak dlouho trvá dobití kondenzátoru mezi svary?
Odpověď: Nabíjecí cyklus je obvykle 0,8–1,2 sekundy, což umožňuje jmenovitý výkon 30 000 svarů za 8hodinovou směnu. Skutečná doba nabíjení závisí na nastaveném napětí a kvalitě vstupního napájení.

Otázka: Poskytuje Feihong® náhradní kondenzátory a kolik stojí?
Odpověď: Ano, máme na skladě náhradní kondenzátorové banky. Ceny se liší v závislosti na kapacitě a jmenovitém napětí. Pro aktuální nabídku na základě sériového čísla vašeho stroje kontaktujte náš prodejní tým.

Otázka: Jaká údržba je vyžadována na denní bázi?
Odpověď: Denní údržba zahrnuje čištění elektrod, kontrolu tlaku vzduchu v pneumatice a vizuální kontrolu kabelů a spojů. Týdenní údržba zahrnuje mazání pohyblivých částí a kontrolu těsnosti vývodů kondenzátoru. Podrobný plán údržby je součástí uživatelské příručky.
