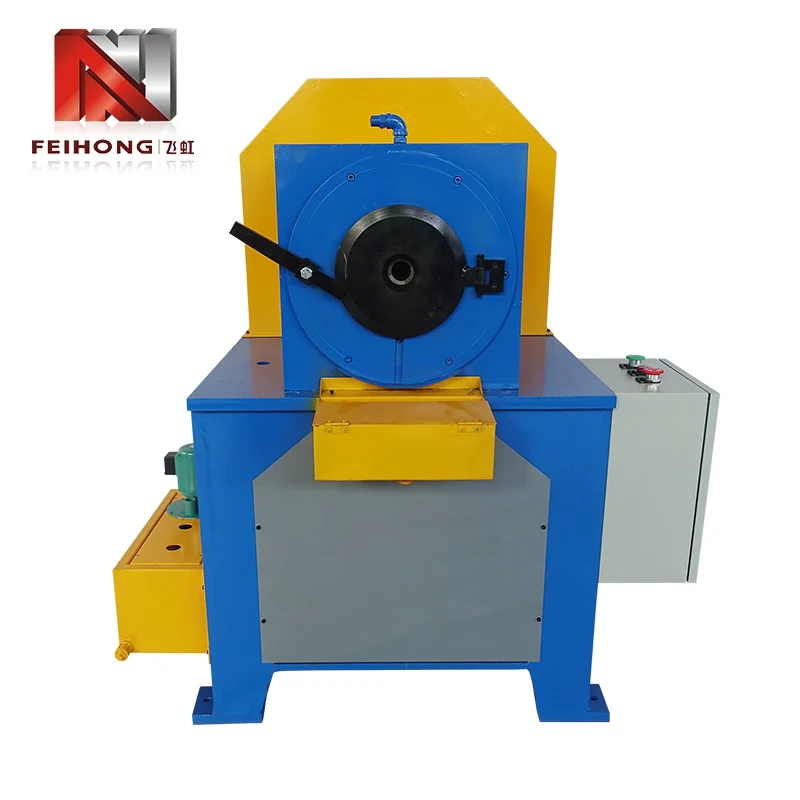

Jak může zatloukací smršťovací stroj s kulatými trubkami optimalizovat pracovní postupy zpracování trubek pro výrobu trubek s více specifikacemi?

1. Pracovní logika jádra za zařízením pro redukci průměru trubky kladivového typu

Smršťování průměru kovových trubek je proces tváření za studena, který stlačuje vnější stěnu kulatých trubek, aby se dosáhlo rovnoměrného zmenšení vnějšího průměru trubky, a režim tváření kladivem spoléhá na nepřetržité cyklické mechanické působení k dokončení postupného tvarování konců trubek. Na rozdíl od jednorázového hydraulického tváření vytlačováním, které působí statickým tlakem na celý segment trubky, zařízení typu kladiva používá vratné kladivové hlavy k aplikaci periodické rázové síly na povrch trubky, rovnoměrně rozptýlí formovací tlak na stěnu trubky a zabrání místní deformaci, prasklinám nebo vadám vrásek, které se často vyskytují při zpracování statického vytlačování.

Vnitřní systém přenosu energie převádí rotační sílu hlavního motoru na vysokofrekvenční vratný nárazový pohyb sestavy kladiva. Každá akce nárazu způsobí malou tvarovací deformaci na konci trubky a stovky nepřetržitých nárazových cyklů se shromažďují, aby se dokončila požadovaná velikost smrštění průměru. Toto nízké jednobodové deformační napětí účinně chrání vnitřní strukturu kovových zrn tenkostěnných kulatých trubek a udržuje rovnoměrné rozložení tloušťky stěny po tvarování, což je rozhodující pro hotové trubky, které vyžadují přísnou kontrolu rozměrových tolerancí.

Pro výrobní dílny zpracovávající malosériové zakázky s častým přepínáním specifikací trubek přináší tato logika rázového tváření jedinečné provozní výhody. Statické hydraulické smršťovací stroje vyžadují dlouhou dobu udržení tlaku k dokončení tvarování, zatímco tvarování kladivem dokončí celý proces smršťování během několika sekund po upnutí trubky. Režim nepřetržitého cyklického nárazu také snižuje požadavek na předehřívání pomocného zařízení pro většinu konvenčních kovových trubek, zjednodušuje uspořádání podpůrných zařízení zpracovatelské stanice a snižuje nadbytečné zabírání místa na výrobní ploše.

2. Kompletní složení vnitřní struktury zařízení pro smršťování trubek kladivem

2.1 Sestava hlavního pohonu

Hlavní výkonový modul využívá integrovaný 7,5kW motor sladěný se stabilními převodovými soukolími, které přenášejí výkon do jednotky provedení kladiva bez mezilehlých energetických ztrát. Motor je upevněn uvnitř utěsněné skříně zařízení prachotěsnými a vibračními izolačními podložkami, které potlačují mechanické vibrace vznikající při vysokofrekvenčním kladivovém provozu a snižují hlukové rušení okolních zpracovatelských stanic. Utěsněná konstrukce skříně také zabraňuje vnikání kovových úlomků a chladicího maziva do vinutí motoru, čímž se prodlužuje nepřetržitá doba chodu pohonné jednotky v podmínkách výroby s dlouhými směnami.

Sada převodových soukolí používá slitinové materiály odolné proti opotřebení s přesným řízením vůle záběru ozubených kol, které zabraňují přeskakování převodů a útlumům výkonu po tisících pracovních hodin. Vestavěná součást ochrany proti přetížení automaticky přeruší napájení, když se poloha upnutí trubky odchýlí nebo se do tvářecí oblasti dostanou cizí tvrdé předměty, čímž se zabrání nevratnému poškození hlavy kladiva a převodové konstrukce.

2.2 Prováděcí jednotka rázového tváření kladivem

Skupina hlav kladívka je součást tvořící jádro, která se dotýká vnější stěny trubky, složená z několika symetrických kusů kladívek ze slitiny rozmístěných kolem osy upnutí trubky. Během provozu se kusy kladiva otáčejí kolem centrálního polohovacího hřídele trubky a přitom se vratně pohybují ven a dovnitř, čímž vytvářejí kontinuální radiální nárazovou sílu na povrch trubky. Každý kus kladiva je vybaven vyměnitelnými kontaktními pouzdry odolnými proti opotřebení, které lze nezávisle demontovat a vyměnit bez demontáže celé sestavy kladiva, což snižuje každodenní obtížnost údržby.

Centrální polohovací sklíčidlo trubky využívá samostředící upínací konstrukci, která automaticky upravuje upínací napětí podle tloušťky stěny trubky, aby se zabránilo poškrábání povrchu leštěných kovových trubek. Axiální pohyblivý zdvih sklíčidla pokrývá celý rozsah smrštění podporovaný strojem a fixuje trubky od 150 mm do 6000 mm stabilně bez axiálního posunu během cyklů rázového tváření.

2.3 Modul pro rychlé zamykání a polohování formy

Formy určují konečnou velikost vnějšího průměru smrštěných konců trubek a struktura upevnění formy kladivového smršťovacího zařízení využívá rychloupínací uzamykací přípravky namísto tradičního šroubového upevnění. Polohovací základna má standardizované kalibrační stupnice velikosti, což umožňuje operátorům přesně vyrovnat polohy instalace formy bez opakovaného měření po výměně. Celý proces demontáže a instalace formy vyžaduje pouze jednoduché ruční otáčení uzamykacích rukojetí, což eliminuje pomocné demontážní nástroje, jako jsou klíče a šroubováky.

3. Standardní rozsah parametrů výkonu pro zpracování hadic s více specifikacemi

Série zařízení pokrývá tři standardní modely klasifikované podle maximálního rozsahu zpracování, sjednocuje konfiguraci výkonu jádra a rozšiřuje přizpůsobivost různým intervalům průměru potrubí. Kompletní rozsah parametrů zahrnuje malé přesné tenké trubky až po silné průmyslové topné trubice, plně pokrývá běžné typy trubek používané v železářství, topných zařízeních a průmyslu výroby přesných přístrojů. Následující tabulka třídí jednotné ukazatele kapacity zpracování sdílené celou řadou zařízení:

Jednotná konfigurace výkonu 7,5 kW zajišťuje konzistentní výstup rázové síly bez ohledu na zpracování minimálně 2mm mikrotrubice nebo maximálně 40mm tlusté stěny. U ultra dlouhých trubek blízkých 6000 mm může zařízení spolupracovat s externími pomocnými nosnými rámy trubek pro udržení vodorovného umístění trubek, čímž se zabrání deformaci trubek ohybem způsobené vlastní tíhou během operací dlouhého tváření. Nastavitelné upínací napětí polohovacího sklíčidla také přizpůsobuje tenkostěnné měděné trubky, střední ocelové trubky a silné trubky z nerezové oceli bez poškození povrchu po tváření.

4. Rychlý mechanismus výměny forem zkracuje prostoje zařízení na výrobních linkách

Častá výměna forem je hlavním faktorem způsobujícím stagnaci výrobní linky u výrobců, kteří dostávají smíšené objednávky v malých sériích s více specifikacemi. Tradiční stroje na smršťování trubek používají víceskupinové formy pro zajišťování šroubů, které vyžadují, aby operátoři strávili 30 minut nebo déle rozebíráním, kalibrováním a upevňováním forem při změně velikosti trubek, a opakovaná demontáž také snadno vede k posunu závitu a odchylce polohy základny formy, což ovlivňuje rozměrovou konzistenci hotové trubky.

Struktura pro rychlou výměnu formy zabudovaná do zařízení pro smršťování trubek kladivového typu předělává celou logiku zamykání formy, odstraňuje všechny součásti pevných šroubů a používá rukojeti pro rychlé zamykání stlačováním pružin. Provozní postup se řídí jednoduchou tříkrokovou sekvencí bez složité kalibrační práce:

• Uvolněte boční zajišťovací rukojeť a zvedněte horní krycí desku pro umístění formy
• Vyjměte starou formovací formu a vložte novou velikost formy do standardizované polohovací drážky
• Zatlačte na krycí desku a zajistěte rukojeť, abyste úplně dokončili umístění a upevnění formy

Celý proces operace může být dokončen během 10 minut jediným operátorem bez pomocných nástrojů, což přímo zkrátí prostoje při výměně formy o více než dvě třetiny ve srovnání s tradičním zařízením upevněným šrouby. Standardizovaná polohovací drážka eliminuje ruční kalibrační kroky a vestavěné značky stupnice na základně formy zajišťují, že každá nová forma je instalována ve stejné horizontální a vertikální poloze, takže rozměrová tolerance smrštěných trubek nebude kolísat po každé výměně formy.

Pro výrobní dílny s denním přepínáním více než pětkrát tento mechanismus rychlé výměny výrazně zlepšuje efektivní pracovní dobu zařízení během každé směny. Operátoři si již nemusí vyhradit dlouhé čekací doby na seřízení formy a nepřetržitý rytmus zpracování na výrobní lince lze udržovat stabilně, což efektivně zvyšuje celkový počet hotových trubek zpracovaných za pracovní den, aniž by se zvyšoval objem práce nebo prodlužovaly pracovní směny.

5. Hlavní aplikační typy trubek Vhodné pro technologii tváření zatloukáním a smršťováním

Charakteristiky rázového tváření při zpracování smršťováním kladivem vytváří jemnou rozptýlenou deformační sílu, takže se hodí pro širokou škálu trubkových výrobků s různou tloušťkou stěny a kovovými materiály. Několik hlavních kategorií trubek používaných v přesném výrobním průmyslu může dokončit tvarování zmenšování průměru na tomto zařízení bez dalších postupů předúpravy za studena nebo za tepla, včetně čtyř typů trubek s jádrem, jak je uvedeno níže:

5.1 Trubky Gong-Tip pro hardwarové dekorativní součásti

Trubky s gongovými špičkami vyžadují hladké a rovnoměrné smrštění na koncích jednotlivých trubek bez povrchového poškrábání a tenkostěnné trubice s gongovými špičkami a slitinami hliníku jsou náchylné k praskání při statickém hydraulickém vytlačovacím tlaku. Cyklický nízkonapěťový rázový režim kladivového tváření udržuje povrch trubky neporušený a zároveň dokončuje redukci průměru, přičemž zachovává leštící povrch dekorativních trubek bez sekundárních postupů leštění povrchu po tváření.

5.2 Jednohlavé a dvouhlavé přesné přístrojové elektronky

Přesné přístrojové jednohlavé a dvouhlavé elektronky mají přísné požadavky na souosost smrštěných konců a nekonzistentní statický tlak způsobí ofsetovou deformaci dvou konců dvouhlavých elektronek. Skupina symetrických distribučních kladivových hlav aplikuje rovnoměrnou radiální rázovou sílu kolem centrální osy potrubí, čímž zajišťuje, že smršťovací část si zachovává dokonalou souosost s původním tělem trubky, čímž splňuje normu montážní tolerance přesných snímacích přístrojů a testovacích zařízení.

5.3 Ohřívací trubky horkého kanálu pro formovací zařízení

Topné trubky s horkými kanály patří k trubkám z nerezové oceli se střední tloušťkou stěny, které vyžadují stabilní tvarování smrštěním, aby se vešly do vnitřní instalační dutiny plastových forem. Stabilní rázový výkon 7,5 kW dokáže rovnoměrně stlačit tlusté stěny trubek z nerezové oceli, čímž se zabrání místnímu ztenčení stěny potrubí způsobenému nerovnoměrnou vytlačovací silou. Tvarované topné trubice udržují konzistentní tloušťku stěny kolem smršťovací části a zajišťují rovnoměrné vedení tepla po instalaci do žlabů formy.

5.4 Vlastní kulaté zkumavky pro více specifikací pro malé série

Mnoho továren na zpracování kovů dostává každý týden roztroušené objednávky v malých sériích s desítkami různých průměrů trubek. Rychlá výměna formy u zařízení pro smršťování kladivem umožňuje rychlé přepínání mezi různými specifikacemi trubek, takže není nutné konfigurovat více samostatných strojů pro smršťování trubek pro zakázky různých velikostí. Malí a středně velcí zpracovatelé se mohou spolehnout na jediné zařízení pro dokončení všech úkolů zpracování kulatých trubek se zmenšením vnitřního průměru v rozsahu 2 mm až 40 mm.

6. Srovnání mezi konstrukcí kladivového smršťování a zařízením pro hydraulické smršťování trubek

Na současných trzích zpracování kovových trubek dominují dvě hlavní technologie tváření trubek smršťováním: hydraulické statické tváření vytlačováním a cyklické rázové tváření kladivem. Každá struktura má odpovídající použitelné výrobní scénáře a výběr vhodného zařízení podle velikosti šarže, materiálu trubek a frekvence přepínání specifikací může zabránit nesprávnému výkonu zařízení omezujícímu efektivitu výroby. Hlavní rozdíly v provozní logice a aplikačních scénářích jsou jasně seřazeny v následující srovnávací analýze:

6.1 Rozdíl v aplikačním režimu formovací síly

Hydraulické smršťovací stroje vyvíjejí jednorázový statický tlak na celou smršťovací sekci a dokončují tváření v jediném cyklu udržování tlaku. Hodnota okamžitého tlaku je vysoká, vhodná pro tlustostěnné trubky z uhlíkové oceli s vysokou tvrdostí, ale snadno se vytváří povrchové vrásky a nerovnosti tloušťky stěny na tenkých měkkých kovových trubkách. Zařízení pro smršťování kladivem akumuluje drobné deformace prostřednictvím stovek cyklů nárazu s nízkou intenzitou, přičemž rozděluje tvarovací napětí rovnoměrně na stěnu trubky, což je šetrnější k tenkostěnným měděným, hliníkovým a leštěným dekorativním trubkám s přísnými požadavky na kvalitu povrchu.

6.2 Poptávka po prostoru výrobní linky a pomocného zařízení

Hydraulické stroje na smršťování trubek potřebují odpovídající stanice hydraulického oleje, cirkulační systémy chlazení oleje a pomocné komponenty pro regulaci tlaku, které zabírají další podlahovou plochu vedle hlavního těla stroje. Zařízení typu kladiva integruje všechny výkonové a prováděcí komponenty do jedné uzavřené skříně bez nezávislých hydraulických podpůrných systémů, což snižuje celkovou zabírání podlahy o téměř čtyřicet procent. Pro kompaktní výrobní dílny s omezeným prostorem pro umístění zařízení má zařízení pro smršťování kladivem zřejmé výhody uspořádání.

6.3 Specifikace Mezera účinnosti spínání

Většina hydraulických smršťovacích strojů používá pevné skupiny forem uzamčené několika šrouby, přičemž doba výměny formy v průměru přesahuje 30 minut. Rychlá struktura rychloupínacích forem kladivového smršťovacího zařízení řídí celou dobu výměny do 10 minut, což přináší zřejmé výhody efektivity továrnám s častým přepínáním specifikací a malými dávkovými objednávkami. U hromadných výrobních linek s pevnou velikostí jedné trubky může mít hydraulické zařízení s větším jednoduchým tvářecím tlakem vyšší rychlost zpracování jednoho kusu, ale kladivové zařízení získává komplexní efektivitu ve flexibilních výrobních prostředích se smíšenými specifikacemi.

7. Standardizace provozu za účelem prodloužení životnosti tvářecích forem

Formy jsou hlavními spotřebními součástmi zařízení pro zpracování smršťování trubek a standardizované každodenní provozní kroky mohou účinně snížit abnormální opotřebení, poškrábání a deformaci vnitřních povrchů forem, prodloužit cyklus použitelnosti každé sady forem a snížit dlouhodobé náklady na výměnu součástí ve zpracovatelských dílnách. Kompletní sada standardizovaných provozních norem pokrývá tři základní propojení před, během a po provozu zařízení:

• Kontrola formy před provozem: Otřete vnitřní tvarovací povrch forem čistým měkkým hadříkem, abyste odstranili kovový prášek a zbytkové mazivo; zkontrolujte, zda na vnitřní stěně formy nejsou drobné důlky a škrábance, v případě poškození povrchu vyměňte opotřebované formy před zpracováním
• Předúprava trubky za provozu: Aplikujte tenkou vrstvu speciálního maziva pro tvarování kovů rovnoměrně na konce trubek před upnutím, snižte tření mezi vnější stěnou trubky a vnitřním povrchem formy během tvarování nárazem, aby se zabránilo otěru povrchu formy
• Údržba formy po provozu: Po skončení denní výrobní směny formy rozeberte a namočte je do čisticí kapaliny proti korozi, zcela vysušte na vzduchu a uložte do utěsněných protiprachových skladovacích boxů, aby se zabránilo oxidaci rzi na povrchu slitiny forem

Nesprávný provoz, jako je zpracování nemazaných surových trubek nebo přimíchávání tvrdých kovových nečistot do dutiny formy, způsobí nevratné škrábance na povrchu formy. Jakmile se na vnitřní stěně formy objeví škrábance, smrštěné konce trubek ponesou odpovídající lineární defekty, které nelze odstranit leštěním po zpracování. Přísná implementace standardizovaných kroků údržby může prodloužit servisní cyklus každé skupiny forem o více než padesát procent, čímž se sníží frekvence pořizování forem a prostoje zařízení způsobené výměnou forem.

Kromě pravidel každodenní údržby musí pravidelné cykly kontroly zařízení zahrnovat také kalibraci vůle hlavy kladiva. Nadměrná vůle mezi hlavou kladiva a formou povede k nestabilnímu tvaru trubky, zatímco příliš malá vůle urychluje vzájemné opotřebení součástí kladiva a formy. Týdenní úprava vůle sestavy kladiva podle provozních hodin zařízení udržuje odpovídající mezeru v rámci továrně kalibrovaných standardních hodnot, vyvažuje rozměrovou přesnost hotového výrobku a rychlost opotřebení formy.

8. Společná schémata přizpůsobení výrobního uspořádání pro zařízení pro smršťování trubek

Různá uspořádání výrobní linky určují režim umístění a pomocná podpůrná zařízení vyžadovaná zařízením pro smršťování trubek. Výrobci zpracování kovových trubek široce přijímají tři vyspělá schémata uspořádání podle velikosti dílenského prostoru a sledu toku zpracování, přičemž každé schéma odpovídá různým režimům výroby:

8.1 Rozložení nezávislého zpracování jedné stanice

Toto uspořádání platí pro malé zpracovatelské dílny s rozptýleným nezávislým zpracováním zakázek, kde je umístěn jeden kladivový smršťovací stroj jako samostatná zpracovatelská stanice oddělená od řezacího, leštícího a závitovacího zařízení. Nezávislá stanice si vyhrazuje okolní provozní prostor pro ruční nakládání a vykládání dlouhých trubek do délky 6000 mm a vedle stroje lze umístit pojízdné skladovací regály pro skladování surových trubek a hotových výrobků odděleně. Nezávislé uspořádání se nemusí propojovat s předním a zadním zpracovatelským zařízením prostřednictvím dopravních linek, s nízkými náklady na transformaci pro nově postavené malé zpracovatelské dílny.

8.2 Lineární montážní linka Connected Layout

Středně velcí výrobci s nepřetržitým objednávaným procesem přijímají lineární uspořádání montážní linky a umísťují smršťovací zařízení mezi stanici pro řezání trubek a stanici pro povrchovou úpravu. Rámy pro válečkové dopravníky na krátkou vzdálenost jsou přizpůsobeny na obou stranách těla stroje tak, aby automaticky přenášely nařezané surové trubky do upínacího sklíčidla a odesílaly tvarované smrštěné trubky do následných leštících procedur. Integrované lineární uspořádání snižuje frekvenci ruční manipulace s polotovary trubek, snižuje pracnost a zabraňuje poškrábání povrchem při ručním přenosu.

8.3 Vícestrojové paralelní flexibilní produkční uspořádání

Velké zpracovatelské závody přijímající smíšené hromadné objednávky konfigurují více kladivových smršťovacích strojů v paralelním uspořádání, se sdíleným prostorem pro skladování surovin a jednotným prostorem pro třídění hotových produktů uprostřed skupin zařízení. Každý stroj může nezávisle zpracovávat různé specifikace trubek, aniž by zasahoval do sousedního zařízení, a operátoři mohou mít na starosti dva až tři stroje současně díky jednoduché logické logice automatického upínání a tvarování zařízení pro smršťování kladivem. Paralelní uspořádání výrazně zlepšuje celkovou kapacitu dodávek objednávek během výrobních špiček, aniž by došlo k výraznému rozšíření podlahové plochy dílny.

9. Často kladené technické otázky týkající se zpracování smršťováním trubkovým kladivem

10. Přístup k přizpůsobeným řešením zpracování pro přesné tvarování trubek

Každá továrna na zpracování kovových trubek má jedinečné výrobní požadavky na základě typů produktů, velikostí dávek objednávek a podmínek uspořádání dílny, takže standardizované sériové vybavení lze sladit s přizpůsobenými pomocnými součástmi tak, aby vyhovovaly individuálním požadavkům na zpracování. Mezi pomocné přizpůsobitelné konfigurace patří automatické podpěrné rámy s dlouhými trubkami, automatické podávací válečkové stoly, speciální vnitřní pouzdra formy proti poškrábání a moduly digitálního zobrazení velikosti, které lze volně kombinovat podle aktuálních výrobních potřeb, aniž by se měnila struktura tvářecího kladiva stroje.

Zhaoqing Feihong Machinery & Electrical Co., Ltd.vyvíjí a vyrábí kompletní sérii zařízení pro smršťování trubek kladivového typu, optimalizuje konstrukční návrh a parametry zpracování na základě let dat z testování výroby na místě shromážděných z továren na zpracování kovových trubek v různých průmyslových odvětvích. Každý model zařízení prochází před dodáním nepřetržitým průběžným testem stárnutí, který ověřuje stabilitu síly rázového tváření, uzamykací mechanismus formy a dlouhodobý provozní výkon za podmínek zpracování se smíšenými specifikacemi.

Pro výrobce hledající flexibilní zařízení na tvarování trubek vhodné pro výrobu malých sérií trubek s více specifikacemi je vyhodnocení stupně shody mezi parametry strojního zpracování a interními produktovými řadami klíčovým krokem k výběru vhodného tvarovacího zařízení. Hlavní výhody rychlé výměny formy, široký rozsah zpracování trubek a integrovaná kompaktní struktura činí ze zařízení pro smršťování kladivem spolehlivou volbu pro flexibilní dílny na zpracování přesných trubek.

Režim rozptýleného nízkonapěťového rázového tváření zabraňuje mnoha kvalitativním vadám, které jsou běžné při zpracování statického vytlačování, snižuje míru zmetkovitosti hotových smrštěných trubek a zjednodušuje následné leštění a korekce. Výrobní týmy se mohou soustředit na stabilní kontinuální tvarování trubek bez častého nastavování vypínání způsobeného přepínáním specifikací, což zlepšuje plynulost celého pracovního postupu zpracování trubek od řezání surovin až po dodání hotového produktu.

Pro továrny, které pravidelně aktualizují specifikace trubkových výrobků a dostávají smíšené malosériové objednávky, vytváří komplexní provozní flexibilita, kterou přináší technologie kladivového tváření, stabilní dlouhodobé výrobní výhody, kterým se jednoúčelové smršťovací zařízení nemůže rovnat. Rozsah standardizovaných parametrů sériového zařízení pokrývá většinu běžných požadavků na tvarování kulatých trubek v odvětvích hardwaru, topných zařízení a přesných přístrojů, čímž se snižuje potřeba nasazení více samostatných tvarovacích strojů pro různé velikosti průměrů trubek.

Po potvrzení materiálu trubek, rozsahu průměrů trubek a délky smrštění produktů pro vnitřní zpracování mohou manažeři výroby získat cílené návrhy konfigurace zařízení a podrobné představení technických parametrů, aby odpovídaly skutečnému uspořádání dílny a požadavkům na denní kapacitu výroby. Ke standardnímu tělu stroje lze přidat vlastní pomocné konstrukční příslušenství, aby bylo možné realizovat poloautomatické podávání a vykládání, což dále snižuje ruční operace během nepřetržitých směn.

Techničtí inženýři zařízení mohou třídit cílená schémata rozvržení a dokumenty provozních specifikací podle velikosti výrobního závodu a sledu toku zpracování, což pomáhá výrobním týmům dokončit stabilní uvedení zařízení do provozu a rychlé školení obsluhy po příjezdu zařízení. Kompletní technické pokyny po dodání zahrnují standardy údržby forem, kontrolní seznamy denních kontrol zařízení a běžné metody úpravy defektů tváření, které podporují dlouhodobý stabilní provoz zpracovatelských stanic pro smršťování trubek na místě.
