Jak ohýbačka plochých trubek transformuje průmyslovou výrobu trubek?

1. Co přesně je ohýbačka plochých trubek a jak funguje?

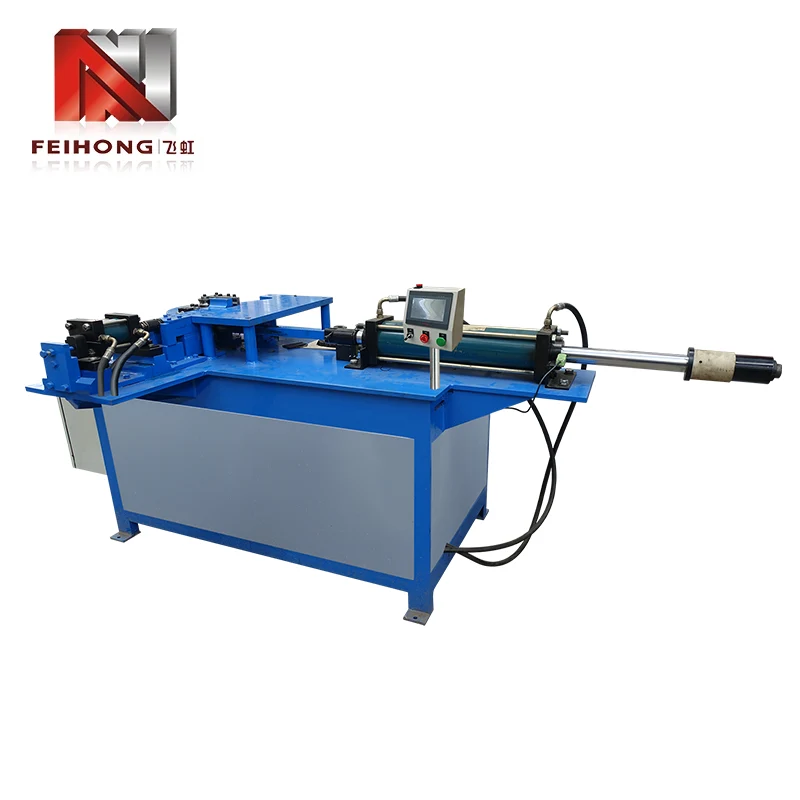

A Ohýbačka plochých trubekje specializovaný stroj určený k ohýbání pravoúhlých, čtvercových nebo oválných trubek v jedné rovině, aniž by došlo ke zborcení průřezu. Na rozdíl od ohýbaček kulatých trubek, které k udržení kruhových profilů používají trny a stírací matrice, vyžaduje ohýbání plochých trubek pečlivě přizpůsobené nástroje, které podpírají širší čela trubky a zároveň umožňují řízenou deformaci užších hran. Základní problém spočívá ve zvládnutí rozdílného natahování a stlačování, ke kterému dochází po šířce ploché části – vnější stěna se prodlužuje, zatímco vnitřní stěna se stlačuje, a bez řádné podpory se trubka bude bortit nebo mačkat.

Princip fungování se soustředí na tři hlavní prvky: ohýbací nástroj (neboli forma), upínací nástroj a tlakový nástroj. Trubka je zajištěna mezi svěrkou a ohýbacími nástroji a poté se otáčí kolem poloměru ohýbacího nástroje. U plochých profilů obsahuje ohýbací matrice drážku, která odpovídá vnějším rozměrům trubky a poskytuje boční podporu, aby se zabránilo zhroucení širších čel dovnitř. Některé pokročilé stroje také využívají amatrice stěračekterá se posouvá podél vnitřního poloměru trubky, aby se zabránilo vrásnění, a atrn(ačkoli méně obvyklé u plochých sekcí) lze vložit pro podepření vnitřní dutiny, pokud je trubka dutá. Celý proces je typicky ovládán hydraulicky nebo elektricky, s CNC řízením umožňujícím přesnou opakovatelnost úhlu a vícekrokové sekvence ohýbání.

Jednou z definujících charakteristik aOhýbačka plochých trubekje jeho schopnost vytvářet ohyby s minimálním zkreslením při zachování úzkých tolerancí. Toho je dosaženo prostřednictvímřízená kompenzace odpružení– stroj se mírně ohne za cílový úhel, protože ví, že se materiál uvolní o předvídatelnou míru. Moderní jednotky integrují senzory, které měří skutečné úhly ohybu v reálném čase a dynamicky upravují polohu beranu, což zajišťuje, že každý díl odpovídá modelu CAD v rozmezí ±0,5 stupně. Díky kombinaci robustní konstrukce a inteligentního ovládání je toto zařízení nepostradatelné pro vysoce kvalitní výrobu.

2. Která průmyslová odvětví nejvíce spoléhají na ohýbání plochých trubek?

Ohýbání plochých trubek není specializovaný proces – je součástí dodavatelských řetězců mnoha těžkých průmyslových odvětví. Následující sektory závisí naOhýbačka plochých trubekzařízení k výrobě konstrukčních a estetických součástí, kterých nelze dosáhnout pomocí kruhových trubek.

• Automobilový průmysl a doprava:Rámy podvozků, ochranné klece, konstrukce sedadel a součásti výfukového systému často používají pravoúhlé nebo oválné trubky. Ploché ohýbání umožňuje konstruktérům maximalizovat poměr pevnosti a hmotnosti při efektivním balení součástí do těsných obalů vozidel.
• Stavebnictví a architektura:Zábradlí, schodiště, závěsné sloupky a ozdobné kovové fasády mají často ohnuté obdélníkové části. Vizuální přitažlivost čistých ohybů bez vrásek je v architektonických aplikacích prvořadá.
• HVAC a ventilace:Potrubí a vzduchotechnické systémy používají ploché oválné trubky k udržení vysokého průtoku vzduchu při montáži do mělkých stropních prostor. Ohýbání těchto profilů vyžaduje přesnou kontrolu, aby nedošlo k omezení vnitřního průřezu.
• Zemědělská technika:Ochranné konstrukce proti převrácení traktoru (ROPS), rámy nářadí a otočné čepy zavlažování využívají ohnuté obdélníkové trubky pro dlouhou životnost a nákladově efektivní výrobu.
• Nábytek a kancelářské interiéry:Moderní rámy stolů, regálové systémy a výstavní stánky využívají čisté linie ohýbaných plochých trubek k dosažení minimalistické estetiky s vysokou strukturální integritou.

V každém z těchto oborů slouží ohýbačka plochých trubek jako umožnění konstrukční svobody a umožňuje inženýrům nahradit svařované spoje spojitými ohýbanými částmi, které jsou pevnější, lehčí a vizuálně přitažlivější. Všestrannost zařízení znamená, že i malé dílny mohou vyrábět komponenty profesionální kvality pro tyto náročné trhy.

3. Jaké jsou dnes hlavní typy ohýbaček plochých trubek?

Stroje na ohýbání plochých trubek jsou rozděleny do kategorií podle způsobu ovládání, řídicího systému a konfigurace nástrojů. Výběr správného typu závisí na objemu výroby, typu materiálu a složitosti ohybu. Níže uvádíme srovnávací přehled nejběžnějších variant.

Ruční ohýbačkyjsou upřednostňovány odděleními údržby a vzdělávacími institucemi kvůli jejich nízké ceně a jednoduchosti.Hydraulické strojenabízejí dobrou rovnováhu mezi výkonem a cenovou dostupností, díky čemuž jsou tahounem mnoha dílen.CNC rotační tažné ohýbačkypředstavují nejmodernější technologii se schopností uložit stovky programů a automaticky kompenzovat materiálové odchylky.Kompresní ohýbačky, i když jsou méně přesné, jsou extrémně rychlé a ekonomické pro hromadnou výrobu jednoduchých ohybů tenkostěnných trubek.

Kromě těchto čtyř kategorií existují také hybridní stroje, které kombinují hydraulický výkon s CNC řízením a nabízejí to nejlepší z obou světů. Při výběru typu je nezbytné vzít v úvahu nejen aktuální vytížení, ale také potenciál budoucího rozšíření do složitějších geometrií.

4. Jak výběr materiálu ovlivňuje proces ohýbání?

Materiál trubky je pravděpodobně nejkritičtějším faktorem ovlivňujícím kvalitu ohybu. Různé slitiny vykazují různé stupně tažnosti, zpětného odpružení a mechanického zpevnění, které je třeba vzít v úvahu při nastavení ohýbání. Níže je uveden rozpis běžných materiálů a jejich ohybové charakteristiky.

Měkká ocel

Nejvíce odpouštějící materiál; nabízí dobrou tažnost a předvídatelné odpružení. Vhodné pro většinu běžných ohýbacích operací bez zvláštních opatření.

Vysokopevnostní nízkolegovaná (HSLA) ocel

Vyžaduje vyšší ohybové síly a vykazuje větší odpružení. K udržení přesnosti úhlu se důrazně doporučuje CNC kompenzace.

Nerezová ocel (austenitická)

Rychle tvrdne, což může vést k prasknutí, pokud je poloměr ohybu příliš úzký. Ke snížení tření používejte nižší rychlosti pístu, přiměřené mazání a leštěné nástroje.

Hliníkové slitiny (5xxx, 6xxx)

Lehký a odolný proti korozi, ale náchylný k mačkání a praskání. Podstatné jsou větší poloměry ohybu (3‑5× šířka trubky) a pečlivé nastavení vůle.

Měď a mosaz

Vysoce tažný a snadno ohýbatelný, ale měkké povrchy se snadno poškodí. Jemně opracované raznice a správná vůle zabraňují zadření a povrchovým defektům.

Kromě slitiny hraje zásadní roli tloušťka stěny. Silnější stěny poskytují větší odolnost proti zhroucení, ale vyžadují vyšší tonáž. Tenkostěnné trubky jsou náchylné k vybočení na vnitřním poloměru a mohou vyžadovat vnitřní trny nebo speciální stírací čelisti. Obecným pravidlem je, že tloušťka stěny by měla být alespoň 5 % šířky trubky, aby bylo dosaženo spolehlivého ohybu bez vnitřní podpory.

5. Jaké klíčové specifikace byste měli hodnotit při výběru ploché ohýbačky trubek?

Výběr správného stroje zahrnuje více než jen přizpůsobení maximální velikosti trubky. Komplexní hodnocení by mělo zahrnovat následující parametry, z nichž každý přímo ovlivňuje výkon a životnost.

1. Maximální ohýbací kapacita:To zahrnuje šířku trubky, výšku a tloušťku stěny, kterou stroj zvládne. Vždy si vybírejte stroj s minimálně o 20 % vyšší kapacitou, než je vaše největší očekávaná součást, abyste zohlednili materiálové odchylky a nepředvídané požadavky.
2. Minimální poloměr ohybu:Vyjádřeno jako násobek šířky trubky (např. 2×W). Užší poloměry vyžadují sofistikovanější nástroje a vyšší tuhost stroje. Pro většinu aplikací je poloměr 3×W bezpečným výchozím bodem.
3. Rozsah úhlu ohybu:Většina strojů může ohýbat od 0° do 180°, ale některé specializované jednotky nabízejí až 220° pro aplikace s přehýbáním. Zajistěte, aby stroj mohl dosáhnout požadovaných úhlů bez rušení nástrojů.
4. Rychlost cyklu:Měřeno v sekundách na ohyb ovlivňuje výrobní kapacitu. Hydraulické stroje obvykle provedou cyklus za 5–15 sekund, zatímco servoelektrické jednotky mohou dosáhnout 2–5 sekund pro malé části.
5. Řídicí systém:Základní PLC vs. full CNC s programováním na dotykové obrazovce. CNC nabízí větší flexibilitu, ale přichází s vyššími počátečními náklady a strmější křivkou učení.
6. Kompatibilita nástrojů:Zkontrolujte, zda stroj používá standardní průmyslové nástroje nebo vlastní konstrukce. Standardizované nástroje zkracují dodací lhůty a náklady na výměnu matric.
7. Požadavky na napájení:Hydraulické stroje potřebují vyhrazenou pohonnou jednotku (často 15–75 kW), zatímco elektrické stroje běží na standardní 3fázové napájení. Zvažte elektrickou infrastrukturu vašeho zařízení.

Dobře zvolený stroj bude splňovat nejen současné výrobní potřeby, ale také budoucí růst složitosti dílů a rozmanitosti materiálů. Je rozumné zapojit do procesu výběru jak výrobní inženýry, tak pracovníky údržby, aby bylo zajištěno, že zvolené zařízení bude v souladu s provozní realitou.

6. Jaké jsou nejčastější vady ohybu plochých trubek a jak jim lze předcházet?

I u vysoce kvalitní ohýbačky plochých trubek mohou vzniknout vady způsobené nesprávným nastavením, opotřebovaným nástrojem nebo nekonzistencí materiálu. Pochopení těchto poruchových režimů je prvním krokem k prevenci. Níže jsou uvedeny nejčastější problémy a jejich řešení.

• Vrásky na vnitřním poloměru:Vyskytuje se, když se vnitřní stěna stlačí rychleji, než je materiál schopen pojmout. Způsobeno nedostatečným tlakem stírače nebo poloměrem ohybu, který je příliš těsný pro tloušťku stěny.Prevence:Zvyšte sílu matrice stěrače, použijte větší poloměr nebo přidejte trn na podporu vnitřní stěny.
• Sbalení průřezu (zploštění):Široké stěny trubice se prosakují dovnitř a ztrácí strukturální integritu. Běžné u tenkostěnných trubek nebo když ohýbací nástroj neposkytuje dostatečnou boční oporu.Prevence:Použijte matrici, která se více přizpůsobí vnějším rozměrům trubky, a zvažte tlakovou matrici, která během ohýbání aktivně tlačí na vnější stěnu.
• Variace odpružení:Nedůsledné odpružení vede k dílům, které nesplňují cílový úhel, zejména při ohýbání vysokopevnostních ocelí nebo hliníku.Prevence:Implementujte CNC nadměrné ohýbání s úhlovou zpětnou vazbou v reálném čase. Také se ujistěte, že materiál je z jedné šarže s konzistentními mechanickými vlastnostmi.
• Povrchové škrábance a oděrky:K poškrábání dochází, když trubka klouže proti ohýbacímu lisu nebo stěrači. Oděr je zvláště problematický u hliníku a nerezové oceli.Prevence:Používejte leštěné nástroje, aplikujte vhodné mazivo a udržujte správnou vůli, abyste snížili tření.
• Otočení nebo odpružení v rovině:Trubka se může mírně otáčet mimo rovinu ohybu, což má za následek zkroucení části. To je často způsobeno nerovnoměrným upínacím tlakem nebo nesprávně seřízeným nástrojem.Prevence:Zkontrolujte vyrovnání upínací matrice a zajistěte, aby trubka před každým ohybem správně dosedla.

Pravidelná kontrola nástrojů a pravidelná kalibrace úhlových snímačů stroje mohou mnohé z těchto problémů zachytit dříve, než budou mít za následek vyřazení dílů. Dokumentování parametrů pro každé úspěšné nastavení také pomáhá při odstraňování problémů v budoucích spuštěních.

7. Jak by měla být udržována plochá ohýbačka trubek pro dlouhodobou spolehlivost?

Správná údržba je nezbytná pro zachování přesnosti a životnosti ploché ohýbačky trubek. Proaktivní režim nejen snižuje prostoje, ale také zajišťuje stálou kvalitu ohybu. Následující postup krok za krokem se doporučuje pro většinu hydraulických a CNC strojů.

1. Denní vizuální kontrola:Zkontrolujte, zda na upínacích a ohýbacích nástrojích neuniká hydraulická kapalina, zda nejsou uvolněné šrouby a známky opotřebení. Vyčistěte pracovní plochu a odstraňte veškeré kovové třísky nebo nečistoty.
2. Mazání pohyblivých částí:Na všechny otočné body, kluzná vedení a vřeteno ohýbací formy naneste výrobcem specifikovaný tuk nebo olej. Přemaštění může přitahovat nečistoty, proto používejte pouze doporučené množství.
3. Údržba hydraulické kapaliny:Sledujte hladiny kapalin a měňte filtr v intervalech uvedených v návodu. Kontaminovaná kapalina je hlavní příčinou selhání ventilu a čerpadla.
4. Kalibrace úhlových senzorů:K ověření přesnosti úhlu ohybu stroje použijte přesný úhloměr nebo digitální úhloměr. Překalibrujte, pokud odchylky překročí ±0,3°.
5. Kontrola stěračů a tlakových čelistí:Zkontrolujte rýhy nebo deformace. Opotřebované raznice by měly být přebroušeny nebo vyměněny, aby se zabránilo vrásnění a poškození povrchu.
6. Kontrola elektrického systému:U CNC strojů ověřte, že jsou všechny kabely zajištěny, nouzová zastavení fungují správně a ovládací panel nezobrazuje žádné chybové kódy.
7. Roční komplexní servis:Požádejte certifikovaného technika, aby provedl úplnou generální opravu, včetně těsnění hydraulického válce, opotřebení čerpadla a aktualizací softwaru.

Vedení podrobného záznamu všech činností údržby – včetně výměny oleje, výměny lisovacích nástrojů a kalibrací – pomáhá předpovídat vzorce opotřebení a efektivně plánovat prostoje. Dobře udržovaná ohýbačka plochých trubek může poskytovat desítky let spolehlivé služby.

8. Jaká je budoucnost technologie ohýbání plochých trubek?

Vývoj ohýbání plochých trubek je řízen požadavkem na vyšší efektivitu, přesnost a udržitelnost. Koncepty Průmyslu 4.0 jsou stále více integrovány do ohýbacích strojů, což umožňuje sběr dat v reálném čase a prediktivní údržbu. Senzory zabudované v nástroji monitorují opotřebení a změny síly a předávají informace zpět do centrálního systému, který může automaticky doporučit optimální parametry ohýbání.

Dalším nastupujícím trendem je používáníservoelektrické pohonymísto tradiční hydrauliky. Tyto systémy spotřebují méně energie, produkují méně hluku a nabízejí vyšší přesnost polohování. Jsou zvláště atraktivní pro výrobce, kteří chtějí snížit svou uhlíkovou stopu. navícaditivní výrobazačíná ovlivňovat design nástrojů – 3D tištěné zápustky s konformními chladicími kanály mohou zlepšit tepelné řízení při vysokorychlostním ohýbání.

Umělá inteligence si také razí cestu do sekvenování ohybů. Algoritmy umělé inteligence dokážou analyzovat vlastnosti materiálu a historii každé šarže trubek a předpovídat zpětné odpružení s bezprecedentní přesností, což snižuje míru zmetkovitosti a dobu nastavování. dálekolaborativní roboty(coboti) se spárují s plochými ohýbačkami trubek, aby automatizovali nakládání a vykládání, což umožňuje lidským operátorům soustředit se na kontrolu kvality a optimalizaci procesů.

Jak průmysl směřuje kdigitální dvojčata—virtuální repliky fyzické ohýbací buňky — budou inženýři schopni simulovat celé výrobní série předtím, než se ohne jedna trubka. Tato schopnost dramaticky zkrátí čas od návrhu k hotovému dílu, takže zakázková výroba je téměř stejně efektivní jako hromadná výroba. Budoucnost ohýbání plochých trubek je bezpochyby chytrá, propojená a stále více autonomní.
